EinScan Trak - Trådløst, markørfrit sporingssystem til store objekter
Trådløst, markørfrit sporingssystem til store objekter
EinScan Trak er et trådløst 3D-scanningssystem med markørfri sporing, to driftsindstillinger og en aftagelig håndholdt scanner. Systemet er udviklet til professionelle brugere, der har brug for at digitalisere store objekter effektivt og samtidig kunne registrere detaljer og svært tilgængelige områder.
Professionelt 3D-scanningssystem til store objekter
Trådløst arbejde – følg resultatet direkte i scanneren
Volymetrisk nøjagtighed: Op til 0,1 mm
Scanningshastighed: 2.630.000 punkter/sek.
EinScan Trak
Trådløst, markørfrit sporingssystem til store objekter

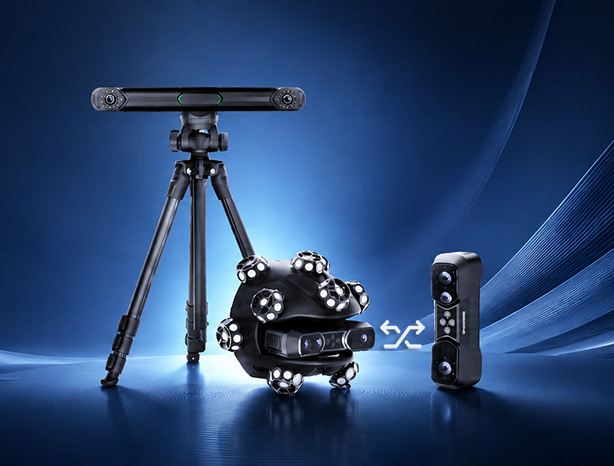

EinScan Trak – markørfri 3D-scanning uden grænser
EinScan Trak kombinerer trådløs sporing og håndholdt 3D-scanning i ét fleksibelt system. Med sporingsfunktionen kan store objekter og omfattende overflader scannes effektivt uden brug af markører, mens den aftagelige håndholdte scanner gør det nemt at registrere fine detaljer og områder, der ellers er svære at nå.
Sporeren kan flyttes under scanningen, så scanningsområdet nemt kan udvides efter behov. Den aftagelige håndholdte scanner kan bruges separat, hvilket giver mulighed for at skifte mellem sporingsbaseret og håndholdt scanning alt efter objektets størrelse, geometri og detaljer. Data fra begge tilstande kan samles og kombineres i samme projekt.
- Aftagelig scanner for øget fleksibilitet
- Trådløs forbindelse via Wi-Fi 6
- Markørfri scanning i begge scanningstilstande
Lej eller leas din 3D-scanner – få en fast månedlig omkostning
Kom i gang med professionel 3D-scanning uden en stor engangsinvestering.
Trådløs frihed og stort skanningsvolumen
Skanningsfunktionen har et skanningsvolumen på 15 m³ og en skanningsafstand på 800–4.000 mm, hvilket giver stor bevægelsesfrihed ved digitalisering af eksempelvis køretøjer, både, maskindele og andre store objekter. Systemet kommunikerer trådløst via Wi‑Fi 6 og har desuden en separat LAN-forbindelse. Enhederne parres automatisk ved opstart, så systemet hurtigt er klar til brug.
En router medfølger som standard.
Markørfri scanning i alle miljøer

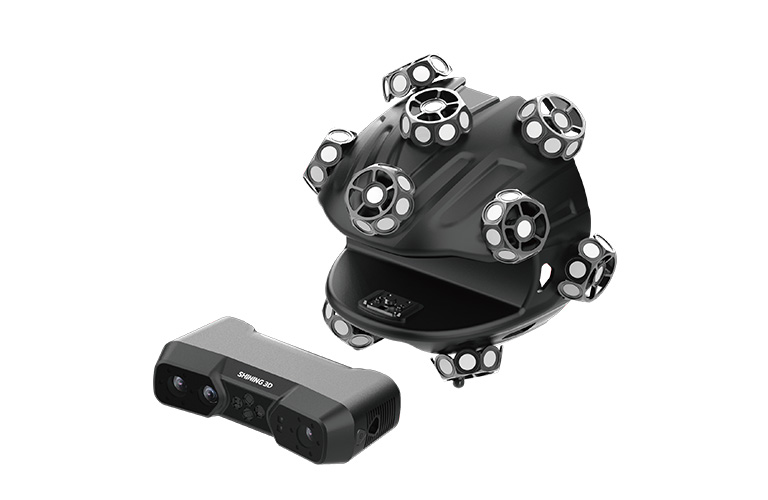

Med EinScan Trak er der ikke behov for at placere fysiske markører på objektet. Den sfæriske scannerenhed har indbyggede retroreflekterende markører, som gør det muligt for trackeren at registrere scannerens position i realtid. Det giver en enkel og effektiv scanning af selv store og glatte overflader. Til opgaver, hvor der stilles krav om den højest mulige nøjagtighed, anbefales det fortsat at anvende globale markører.
Ved håndholdt scanning sikrer 19+19 krydsende laserlinjer hurtig og fleksibel registrering af objektets overflade – uden behov for markører.
Tre scanningsindstillinger til forskellige behov
- Højhastighedsindstilling: 19+19 krydsende laserlinjer til hurtig og effektiv scanning af større overflader
- Detaljeindstilling: 7 parallelle laserlinjer til præcis registrering af fine detaljer, skarpe kanter og konturer, f.eks. på bilkomponenter
- Dybdetilstand: En enkelt laserlinje til scanning af dybe og svært tilgængelige områder med et diameter-dybde-forhold på 1:4
Under scanningen kan forskellige opløsninger kombineres i samme projekt. Data fra forskellige scanningsmetoder og opløsninger kan efterfølgende samles til én komplet og detaljeret 3D-model.
Velegnet til krævende materialer og miljøer
EinScan Trak kan scanne sorte og reflekterende overflader uden tab af data – eksempelvis fælge og lakerede karrosseridele. Systemet er velegnet til både indendørs og udendørs brug og kan håndtere kraftigt omgivelseslys på op til 110.000 lux.
Fuld farve med 5 MP teksturkamera
Det indbyggede 5 MP teksturkamera gengiver objektets farver og overfladedetaljer med høj nøjagtighed. Det gør EinScan Trak velegnet til en bred vifte af anvendelser – fra industrielle opgaver og dokumentation af kulturarv til forskning og udvikling af digitalt indhold såsom AR og VR.
Lang batteritid og kontinuerlig drift
Sporeren anvender to batterier og har en drifttid på op til 5,5 timer, mens den håndholdte scanner bruger ét batteri og har en drifttid på op til 3,5 timer. Batterierne kan udskiftes under drift, så scanningen kan fortsætte uden unødvendige afbrydelser. Der medfølger fire batterier som standard, som kan anvendes på tværs af alle enheder i systemet.
Kraftfuld software til hele arbejdsgangen
EXScan Trak er scanningssoftwaren til EinScan Trak-serien og giver en fleksibel og effektiv arbejdsgang til indsamling og behandling af 3D-data.
- Intelligent sammenfletning af data fra forskellige vinkler og opløsninger
- Skift i realtid mellem laserindstillinger og opløsning
- Hurtige og fleksible redigeringsværktøjer
- Feedback i realtid under scanning
Til reverse engineering medfølger EXModel – et dedikeret værktøj, der gør det nemmere at gå fra 3D-scanningsdata til en færdig CAD-model. Med et komplet sæt værktøjer kan mesh-data omdannes til en professionel solid CAD-model i få enkle trin.
Køb EinScan Trak – EXMeasure medfølger i 1 år
Ved køb af EinScan Trak medfølger en 1-årig EXMeasure-licens uden ekstra omkostninger. EXMeasure er udviklet til dimensionskontrol og inspektion af scannede data og indeholder funktioner til fleksibel justering, GD&T-inspektion, farvekodet sammenligning og afvigelsesanalyse, visuelle inspektionsrapporter samt automatisk registrering af geometriske elementer.
Kompatibel med følgende software: PolyWorks, Geomagic Control X, EXModel, Geomagic Design X og BlueStar Mapping.
Typiske anvendelsesområder
EinScan Trak anvendes inden for et bredt spektrum af brancher og anvendelsesområder:
- Bilindustrien og køretøjstilpasning: Scan køretøjer, karrosseridele og fælge til reverse engineering, tilpasning og restaurering med en fleksibel, markørfri arbejdsgang.
- Reverse engineering og industrielt design: Digitalisér prototyper, mekaniske dele og industrielle komponenter hurtigt og effektivt med høj detaljegrad.
- Dokumentation og bevaring af kulturarv: Digitalisér skulpturer, historiske genstande og arkitektoniske detaljer uden behov for at placere markører på værdifulde eller følsomme overflader.
- AR, VR og digitalt indhold: Skab præcise 3D-modeller i fuld farve baseret på virkelige objekter til digitale oplevelser og visualiseringer.
- Uddannelse og forskning: Et intuitivt værktøj til indsamling, måling og analyse af 3D-data i laboratorier, forsknings- og uddannelsesmiljøer.
